- Модуль A1 предназначен для обеспечения гальванической развязки при подключении удаленного оборудования, связанного с компьютером по интерфейсу RS-232C.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| - DC +5V - 0.4 W (80 mA) - 115200 bps - До 1000 V - По каждому входу (RxD) и выходу(TxD). - По каждому входу (RxD) и выходу(TxD). |
ВНЕШНИЙ ВИД, РАЗЪЕМЫ, ИНДИКАЦИЯ
 |  |
| |||||
| Сигналы PC |
| Сигналы LINE | ||||
|---|---|---|---|---|---|---|---|
1 | (GND1) Земля PC | 1 | (GND2) Земля LINE (TxD) Передача данных (GND1) Земля LINE
(RxD) Прием данных
| ||||
2 | (RxD) Прием данных | 2 | |||||
3 | (GND1) Земля PC | 3 | |||||
4 |
|
|
| Светодиодная индикация |
| 4 | |
5 |
| TxD | Передача данных | 5 | |||
6 | (TxD) Передача данных | RxD | Прием данных | 6 | |||
7 |
|
|
| 7 | |||
8 |
|
|
| 8 | |||
ПРИМЕРЫ ПОДКЛЮЧЕНИЯ

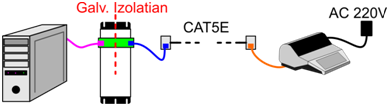

УДАЛЕННОЕ ПОДКЛЮЧЕНИЕ КАССОВОГО АППАРАТА BRIO-4020 ПО ИНТЕРФЕЙСУ RS-232. | |
|
Кабели: ■■■ CB-711 (DB-9F) ■■■ Patch Cord CAT5E ■■■ CB-707 |

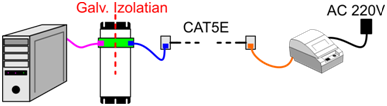

УДАЛЕННОЕ ПОДКЛЮЧЕНИЕ ПРИНТЕРА ПО ИНТЕРФЕЙСУ RS-232. | |
 |
Кабели: ■■■ CB-711 (DB-9F) ■■■ Patch Cord CAT5E ■■■ CB-721, CB-734 |
