ОПИСАНИЕ

  • Базовый Блок предназначен для монтажа различных Интерфейсных Модулей, используемых в компьютерных торговых системах BRIO.

  • Набор Интерфейсных Модулей может быть различным, в зависимости от конфигурации конкретной торговой компьютерной системы.



  • Конструктивно Базовый Блок выполнен в виде металлической коробки с боковыми держателями для настенного монтажа, закрытый пластиковой прозрачной крышкой.

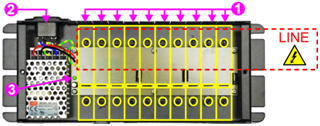

  • В состав Базового Блока (Тип Base-1) входит разъем для кабеля питания AC  220V (2), блок питания (3) и системная шина с десятью позициями (1), для установки Интерфейсных Модулей.

  • Базовый Блок (Тип Base-0) полностью аналогичен Базовому Блоку (Тип Base-1), но не имеет собственного блока питания

ПАРАМЕТРЫ

  • Входное  питание:
  • Количество позиций для Интерфейсных Модулей:
  • Напряжение питания модулей:
  • Суммарная предельная потребляемая мощность интерфейсных модулей и удаленного оборудования:
  • Вариант исполнения:
  • Габаритные размеры (mm):

- AC 100-240V, 50/60HZ, 0.15A max.

-  До 10

-  +5V DC

-  До 15W

- Для внутренних помещений

- 286 x 107 x 37

МОНТАЖ БАЗОВОГО БЛОКА

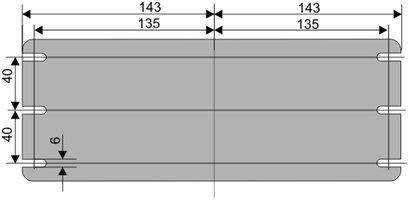

  • Для разметки отверстий под крепления Базового Блока следует воспользоваться размерами, указанными в приведенном чертеже.

УСТАНОВКА МОДУЛЕЙ



  • Интерфейсные модули могут быть установлены в любую свободную позицию Базового Блока.
  • Для установки Интерфейсного Модуля следует:

-        Отключить все кабели со стороны удаленного оборудования (Сторона LINE).

-        Отсоединить кабель питания 220VAC и снять пластиковую крышку.

-        Отогнуть ушки корпуса (1) на нужной позиции.

-        Установить Интерфейсный Модуль, убедившись в правильности подключения разъема (2).

-        Зафиксировать Интерфейсный модуль при помощи винтов  M3x6 (3).

ОПАСНОСТЬ!!!  При установке модулей кабель AC 220V и все кабели со стороны  LINE должны быть отключены. Помните, все элементы на стороне LINE находятся под электрическим потенциалом удаленного оборудования и случайное прикосновение к ним может вызвать поражение электрическим током!


МОНТАЖ КАБЕЛЕЙ

  • Отогнутое ушко позиции модуля удобно использовать для наклейки поясняющей этикетки.
  • После подключения кабеля его рекомендуется закрепить при помощи пластиковой стяжки. Чтобы стяжка не соскальзывала, ее следует затянуть в месте, где на ушке предусмотрены полукруглые вырезы.

РАСШИРЕНИЕ БАЗОВОГО  БЛОКА

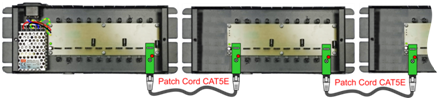

  • Если необходимое количество Интерфейсных Модулей превышает ДЕСЯТЬ, то к Базовому Блоку (Тип Base-1) можно подключить один, или несколько других Базовый Блоков (Тип Base-0).

  • Для соединения Блоков следует использовать Модули транзита питания  T1-PWRTrans и обычные кабели Patch Cord CAT5E.
  • При таком соединение для всех Базовых Блоков используется один блок питания.

ВНИМАНИЕ!!!  Суммарная потребляемая мощность всех Интерфейсных Модулей  и удаленного оборудования (Если оно питается от Интерфейсного Модуля) не должна превышать 15 W.

ОПАСНОСТЬ!!!  Категорически запрещается объединять  этим способом Базовые Блоки, каждый из которых имеет собственный Блок Питания (Тип Base-1), между собой!!! Это может привести как к повреждению самих Базовых Блоков, так и к возгоранию соединительного кабеля!
