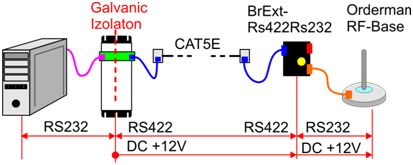

УДАЛЕННОЕ ПОДКЛЮЧЕНИЕ АНТЕННЫ ORDERMAN RF-BASE ПО ИНТЕРФЕЙСУ RS-232.
- Использование преобразования RS232 - RS422 - RS232 обусловлено необходимостью обеспечить высокую скорость передачи данных от компьютера к Антенне на большое расстояние.
- Для обеспечения надежной передачи данных используется комплект из Модуля A4 и Инвертора BrExt-Rs422Rs232.
- Антенна RF-Base получает питание +12V с линии, от Модуля A4.
- Для подключения Антенны к Инвертору используется разъем ORDERMAN/RS232. Перемычка S1 установлена, светодиод LED2 светится.
- Напряжение +12V, поступающее с линии RS422, используется как для питания Инвертора BrExt-Rs422Rs232 так и для питания Антенн
 | Кабели: ■■■ CB-711 (DB-9F) ■■■ Patch Cord CAT5E ■■■ CB-62 |

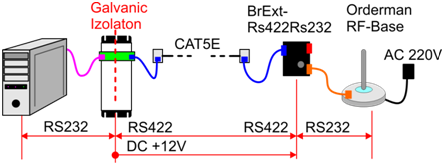

УДАЛЕННОЕ ПОДКЛЮЧЕНИЕ АНТЕННЫ ORDERMAN RF-BASE, ИСПОЛЬЗУЮЩЕЙ СОБСТВЕННЫЙ БЛОК ПИТАНИЯ, ПО ИНТЕРФЕЙСУ RS-232
- Использование преобразования RS232 - RS422 - RS232 обусловлено необходимостью обеспечить высокую скорость передачи данных от компьютера к Антенне на большое расстояние.
- Для обеспечения надежной передачи данных используется комплект из Модуля A4 и Инвертора BrExt-Rs422Rs232.
- Антенна RF-Base получает питание от собственного Блока Питания 220V, поэтому использование питания +12V c линии следует исключить.
- Для подключения Антенны к Инвертору используется разъем ORDERMAN/RS232. Перемычка S1 должна быть удалена! Светодиод LED2 не светится.
- Напряжение +12V, поступающее с линии RS422, используется только для питания Инвертора BrExt-Rs422Rs232 и на Антенну не передается.
 | Кабели: ■■■ CB-711 (DB-9F) ■■■ Patch Cord CAT5E ■■■ CB-62 |

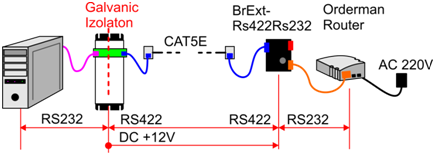

УДАЛЕННОЕ ПОДКЛЮЧЕНИЕ РОУТЕРА ORDERMAN ПО ИНТЕРФЕЙСУ RS-232.
- Использование преобразования RS232 - RS422 - RS232 обусловлено необходимостью обеспечить высокую скорость передачи данных от компьютера к Router Orderman на большое расстояние.
- Для обеспечения надежной передачи данных используется комплект из Модуля A4 и Инвертора BrExt-Rs422Rs232.
- Роутер использует собственный Блока Питания 220V, поэтому использование питания +12V c линии следует исключить.
- Для подключения Роутера к Инвертору используется разъем ORDERMAN/RS232. Перемычка S1 удалена, светодиод LED2 не светится.
- Напряжение +12V, поступающее с линии RS422, используется только для питания Инвертора BrExt-Rs422Rs232 и на Роутер не передается.
 | Кабели: ■■■ CB-711 (DB-9F) ■■■ Patch Cord CAT5E ■■■ CB-62 |

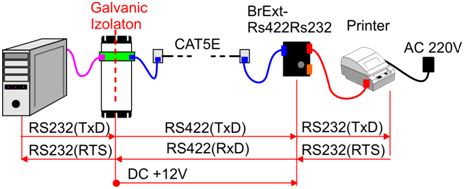

УДАЛЕННОЕ ПОДКЛЮЧЕНИЕ ПРИНТЕРА ПО ИНТЕРФЕЙСУ RS-232
- Использование преобразования RS232 - RS422 - RS232 обусловлено необходимостью обеспечить высокую скорость передачи данных от компьютера к Принтеру на большое расстояние.
- Для обеспечения надежной передачи данных используется комплект из Модуля A4 и Инвертора BrExt-Rs422Rs232.
- Для подключения Принтера к Инвертору используется разъем OUT/RS232.
- Напряжение +12V, поступающее с линии RS422, используется только для питания Инвертора BrExt-Rs422Rs232 и на разъем OUT/RS232 не передается.
 | Кабели: ■■■ CB-736 (DB-9F) ■■■ Patch Cord CAT5E ■■■ CB-721 (DB-9F) |
 | ВНИМАНИЕ!!! Обратите внимание, что от принтера в компьютер должен передаваться сигнал готовности RTS, а не данные TxD. Необходимая коммутация этих сигналов обеспечивается применением комплекта кабелей CB-736 и CB-721 |

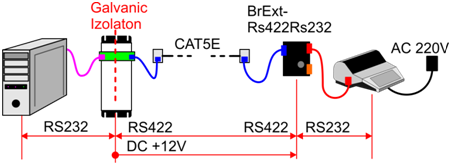

УДАЛЕННОЕ ПОДКЛЮЧЕНИЕ КАССОВОГО АППАРАТА ПО ИНТЕРФЕЙСУ RS-232
- Использование преобразования RS232 - RS422 - RS232 обусловлено необходимостью обеспечить передачу данных от компьютера к Кассовому Аппрату на большое расстояние.
- Для обеспечения надежной передачи данных используется комплект из Модуля A4 и Инвертора BrExt-Rs422Rs232.
- Для подключения Кассового Аппарата к Инвертору используется разъем OUT/RS232.
- Напряжение +12V, поступающее с линии RS422, используется только для питания Инвертора BrExt-Rs422Rs232 и на разъем OUT/RS232 не передается.
 | Кабели: ■■■ CB-711 (DB-9F) ■■■ Patch Cord CAT5E ■■■ CB-707 |
