  • Модуль-A3 обеспечивает параллельную работу двух, или более, “кухонных” принтеров в составе торговой компьютерной  системы ShoppinG-IV.
  • Модуль обеспечивает полную гальваническую развязку, как между принтерами, так и между принтерами и портом компьютера.
  • При необходимости одновременной работы большего количества принтеров, предусмотрена возможность каскадирования как с помощью установки  дополнительных модулей A3, так и с помощью внешних  устройств BRIO-DualPRN.

ВНИМАНИЕ!!!  Для нормальной работы модуля необходимо, чтобы все подключенные принтера имели одинаковые настройки интерфейса RS-232!!!

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

  • Напряжение питания:
  • Потребляемая мощность модуля:
  • Максимальная скорость передачи:
  • Напряжение изоляции:
  • Защита от импульсных помех:
  • Светодиодная индикация:

- DC +5V

- 0.75W (150mA)

- 115200 bps

- До 1000 V

- По  входу (RxD) и выходу (TxD)  каждого канала

- По  входу (RxD) и выходу (TxD)  каждого канала

ВНЕШНИЙ ВИД, РАЗЪЕМЫ, ИНДИКАЦИЯ







Сигналы PC

 Сигналы LINE-1/2

1

(GND) Земля

1(GND1/2) Земля

2

(RxD) Прием

2(TxD1/2) Передача

3

(GND) Земля

3(GND1/2) Земля

4



4

5



5

6

(RTS-OUT) Готовность

6(CTS1/2-IN) Готовность

7



7

8



8



Светодиодная индикация



Положение перемычек

TxD1/2

Передача данных на принтер.

S2-OR

Общая готовность (RTS) формируется,

когда готов  любой из принтеров.

CTS1/2

Сигнал готовности от принтера

RTS

Общая готовность принтеров

S2-AND

Общая готовность (RTS) формируется только тогда,

когда готовы оба принтера.





S1-DIR

Сигнал готовности формируется как  Лог. 1.





S1-INV

Сигнал готовности формируется как  Лог. 0.

ПРИМЕРЫ ПРИМЕНЕНИЯ

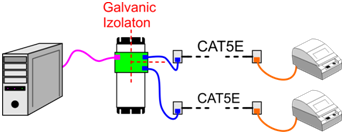

ПРИМЕР ОБЪЕДИНЕНИЯ ДВУХ ПРИНТЕРОВ

  • Необходимо обеспечить параллельную работу двух принтеров

  • При помощи перемычек S1 и S2 выбирается вариант обработки сигналов готовности принтеров.

Кабели:

■■■   CB-736 (DB-9F)

■■■   Patch Cord CAT5E

■■■   CB-721(DB-9M), CB-734(DB-25M)

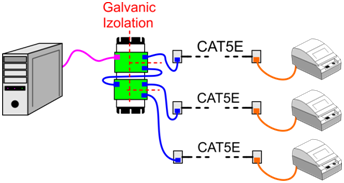

ПРИМЕР КАСКАДИРОВАНИЯ ДЛЯ ТРЕХ ПРИНТЕРОВ

  • Необходимо обеспечить параллельную работу трех принтеров. Для этого используются два модуля с соответствующей коммутацией.
  • При помощи перемычек S1 и S2 выбирается вариант обработки сигналов готовности принтеров.

Кабели:

■■■   CB-736 (DB-9F)

■■■   Patch Cord CAT5E

■■■   CB-721(DB-9M), CB-734(DB-25M)

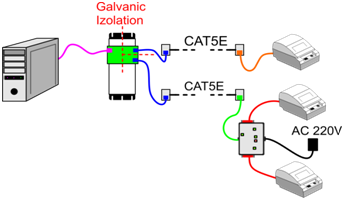

ПРИМЕР КАСКАДИРОВАНИЯ С УСТРОЙСТВОМ BRIO-DualPRN

  • Применение при каскадировании устройства BRIO-DualPRN вызвано необходимостью использовать уже имеющуюся инсталляцию.
  • Необходимая коммутация обеспечивается применением указанных кабелей.
  • Так как Модуль-A3 обеспечивает гальваническую развязку, необходимость использования отдельного блока питания для устройства BRIO-DualPRN не оказывает влияния на общую надежность.

Кабели:

■■■   CB-736 (DB-9F)

■■■   Patch Cord CAT5E

■■■  CB-721(DB-9M), CB-734(DB-25M)

■■■  CB-36 (DB-9F), CB-35 (DB-25M)

■■■  CB-738
